OX-6099光学接触角测量仪,接触角测量仪,水滴角测量仪,全自动接触角测量仪

一·概述（Summary）

接触角（Contact angle）是指在固体、液体、气体三相交界处，自固-液界面经过液体内部到气-液界面之间的夹角称为接触角。接触角测量技术不仅可用于常见的表征材料的表面性能，且在石油工业、浮选工业、医药材料、芯片产业、低表面能无毒防污材料、油墨、化妆品、农药、印染、造纸、织物整理、洗涤剂、喷涂、污水处等领域有着重要的应用。

接触角测量仪广泛应用于各个行业领域，在手机制造、玻璃制造、表面处理、材料研究、化学化工、半导体制造、涂料油墨、电子电路、纺织纤维、医疗生物等领域，接触角测量已经成为了一项评估表面性能的重要仪器。

二·应用（Application）

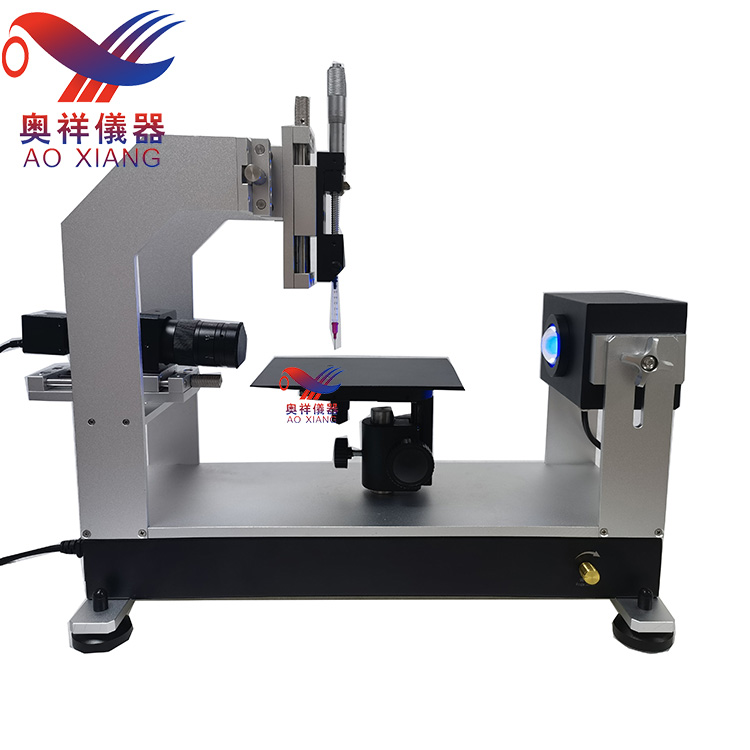

是一款经济耐用型接触角测量仪，采用光学成像的原理，通过图像轮廓分析方式测量样品表面接触角、润湿性能、表面能等性能，目前已经广泛使用在众多高校院所及企业。

1. 液体在固体表面的铺展、渗透、吸收等润湿行为，座滴法测量静态接触角；

2. 吸收材料的连续实时研究及过程记录，接触角随时间变化曲线分析；

3. 各种特殊材料的接触角测量，弯曲凹凸曲面、超疏水/超亲水样品；

4. 计算固体表面自由能（Surface free energy）；

5. 分析液体在固体表面的粘附功（Adhersion）、铺展系数（spreading coefficient），评估固体表面均匀性、清洁度等。

1.主机采用高强度国标铝合金结构，搭配模块化设计理念，自主研发的集成芯片电路控制，采纳进口接触角设备的精华与配置，整机使用简单方便且无需后续校准，整机稳定耐用。

2.光源采用工业级蓝光可调LED冷光源（寿命 50000H 以上），发光均匀稳定，可避免额外热度所导致的液体挥发。

3.注射滴液系统采用高精度微分旋钮控制单元，直观的刻度体现保证了滴液稳定，精度可达0.5 uL。

4.样品台采用三维移动平台，可实现0.1mm高精度的上下、左右前、后移动的控制。

5. 成像采集系统相机采用大恒图像1280*1024专业CMOS数码摄像头，帧率可达30fps，拍摄稳定，图像清晰真实。镜头采用了0.6-4.5倍高清工业级连续变倍式显微镜，成像无畸形、失真。

6. 奥祥自主研发的专用分析软件功能强大，具备一键式全自动拟合能力，具备完善的拟合方法，满足各种液滴形态的精确拟合，还包含录像播放、数据的保存和报表的导出功能。

凸面拟合算法                          凹面拟合算法

         斜面拟合算法                             表面能计算

        多组测量数据曲线显示                   EXCEL输出报告样式

四·技术规格（Specifications）

五·符合国家的相关标准（ Accord with national standard ）

1.GB/T 24368- - 2009( 玻璃表面疏水污染物检测) ) ；

2.SY/T5153- - 2007 （油藏岩石润湿性测定方法）；

3.ASTM D 724- - 99 （ 2003 ）（纸的表面可湿性的试验方法）；

4.ASTM D5946- - 2004 （塑料薄膜与水接触角度的测量）；

5.ISO15989 （塑料薄膜和薄板电晕处理薄膜的水接触角度的测量）；
